第十一期
低耗能永續建築:台中神岡教會

no11_main

終年不用空調的鐵皮屋教堂

如何兼顧有限的預算和教友聚會時需要的舒適與多功能性? 陳天助建築師以350萬打造出一座終年不用空調的鐵皮屋教會。

低預算打造高品質

位於台中市神岡區的教會,建築面積共90坪(室內60坪+戶外廊道30坪),原本只有180萬的預算,根本是不可能的任務,完成後花費雖增加為350萬,仍屬於低預算高品質之作。

終年不用空調

熱是鐵皮屋建築最大的挑戰,本案設計在屋脊裝設日本進口的免電力排熱裝施,雨庇上方則設有百葉加強,使熱空氣利用對流作用由上方排出。

兩側以成排可開啟的落地門取代傳統的牆面,雨天及冬天時關閉以擋雨保暖,夏天時開啟,讓自然風穿過室內空間,如同置身於涼亭下。

廊道兼具遮陽及導風功能,當室內座位不夠使用時,將落地門打開即可延伸為座席區。

無噪音

鐵皮屋在雨天就會有如打鼓一般的噪音問題,本案使用加厚型鋼板(TH=0.8cm),並將屋頂斜率增加,越傾斜越能減少雨滴對鐵皮屋頂的衝擊,達到無噪音目的,讓會眾能更安靜聆聽福音。


no11_pic01

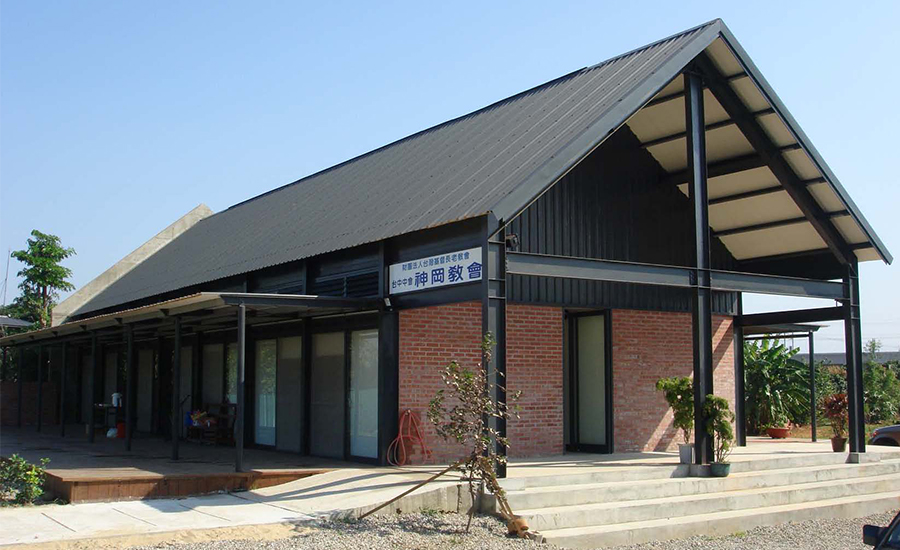

▲廊道兼具遮陽及導風功能,當室內座位不夠使用時,將落地門打開即可延伸為座席區。


用光影襯托簡約的素材

造型自然化與建材去物質化
造型自然化與建材去物質化是是本案的設計的重點,室內講台背面主牆採用清水混凝土,外牆在人的高度以下採用磚牆,以呈現台灣本土的人文及質感,同時解決鐵皮屋很難收頭收尾的問題。

類歌德(倒尖型)造型天花
採用矽酸鈣板製作,以遮蓋鐵皮屋鋼板內側質感粗糙的隔熱鋁箔,隱藏於造型天花下方的投射燈,由下向上的V字型光束,與類歌德(倒尖型)天花完全契合,將造型天花與照明合而為一。

戶外廊道的夜間照明
戶外廊道的投射燈裝置於廊柱的下方,藉由鋼板下方白色保溫材的反射,讓夜晚寧靜的空間頓時明亮溫暖起來。利用既存的材料與空間設計,將燈具巧妙的配置,成功轉移了人的視覺感受,不會直接注意到燈具的存在,同時兼顧了維護的便利性。
   no11_pic02
意象塑造

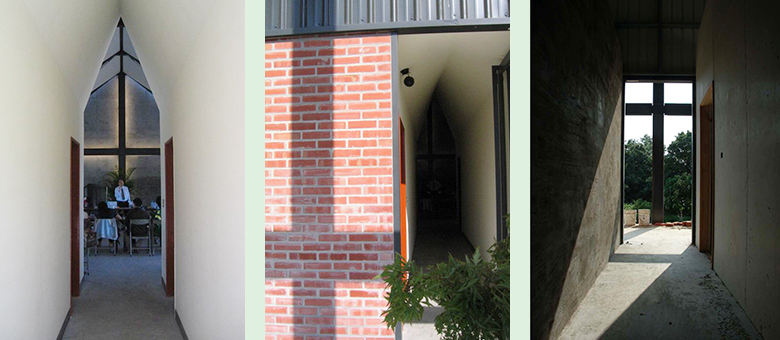

教會講台背面的鋼構十字架與清水模牆面間距15公分,白天自然光灑下顯現神聖的十字架。下午3、4點時日光轉向主入口側,將主入口外的十字結構印入廊道形成十字架倒影在地上。

 no11_pic03

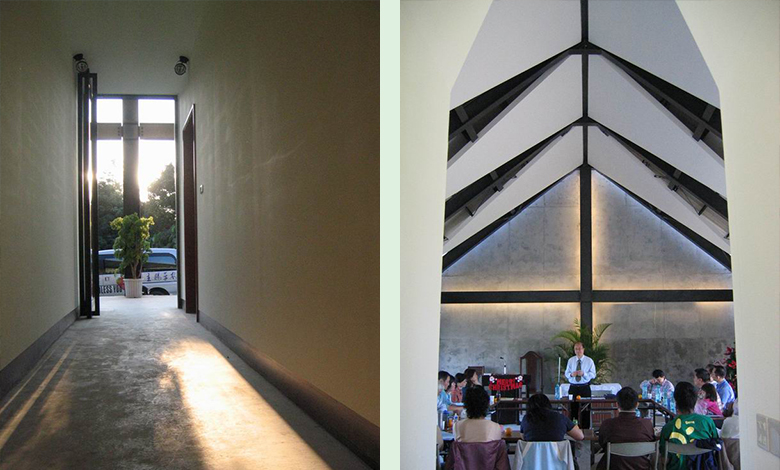

入口處刻意設計低天花以壓縮空間,向著講台方向進入教堂,天花漸高營造出空間逐漸開闊的感覺,讓人從入口處就能看到十字架,塑造仰望十字架的氛圍。在夜間,十字架藉由背面隱藏的人工照明,散發著神聖的光芒。 憑著熱情和用心,也可以打造出預算有限、創意無限的低耗能永續建築。
